سوپر هیتر
تولید بخار اشباع در بسیاری از موارد پاسخگوی نیاز توربینها و راکتورهای حساس نیست؛ زیرا وجود کوچکترین قطرات آب (رطوبت) در بخار میتواند منجر به خوردگی شدید و پدیده کاویتاسیون در پرههای توربین شود. در اینجا ضرورت استفاده از تجهیزات پیشرفته حرارتی برای ارتقای کیفیت بخار احساس میشود.
برخی از مشتریان بخار شعله
ظرفیت های سوپر هیتر
جهت انتخاب ظرفیت مناسب و تماس مستقیم با کارشناسان بخارشعله همین حالا اقدام نمایید.
راهنمای جامع خرید سوپرهیتر صنعتی | قیمت و مشخصات انواع سوپرهیتر و دیسوپرهیتر در بخار شعله خراسان
در صنایع مادر و فرآیندهای سنگین صنعتی، کیفیت و دمای بخار تولید شده توسط دیگهای بخار (بویلرها) نقشی تعیینکننده در راندمان سیستم، کاهش استهلاک تجهیزات و مدیریت هزینههای انرژی دارد.
این راهنمای جامع که توسط متخصصان بخار شعله خراسان تدوین شده است، به شما کمک میکند تا با مشخصات فنی، مزایا و عوامل موثر بر قیمت خرید سیستمهای سوپرهیتر و دیسوپرهیتر آشنا شوید و با دیدی مهندسی، بهترین انتخاب را برای تجهیز و ارتقای بویلرهای صنعتی خود داشته باشید.
سوپرهیتر (Superheater) چیست؟
در پاسخ به این سوال کلیدی که سوپرهیتر چیست، باید از منظر ترمودینامیک به آن نگاه کرد. سوپرهیتر (ابرگرمکن) تجهیزی حیاتی در سیستمهای دیگ بخار صنعتی است که پس از تولید بخار اشباع در درام بویلر، با استفاده از حرارت گازهای داغ خروجی حاصل از احتراق، دمای بخار را به شکل چشمگیری افزایش میدهد؛ بدون آنکه فشار آن تغییر کند.
نتیجه این فرآیند، عبور از مرز بخار اشباع و تولید بخار سوپرهیت (فوقداغ یا خشک) است که دارای انرژی حرارتی (آنتالپی) بسیار بالاتری بوده و هیچگونه رطوبتی در ساختار فازی خود ندارد. استفاده از این تجهیز در بسیاری از صنایع که به انتقال حرارت خشک و دمای بالا نیاز دارند، یک الزام مهندسی غیرقابلچشمپوشی است.
نقش سوپرهیتر در بویلر صنعتی و مزایای استفاده از آن
نصب سوپرهیتر در بویلر، به ویژه بویلرهای واترتیوب نیروگاهی و صنعتی ظرفیت بالا، مزایای بیشماری به همراه دارد که بازگشت سرمایه (ROI) آن را در کوتاهمدت تضمین میکند:
- افزایش چشمگیر راندمان ترمودینامیکی (راندمان کارنو): افزایش دمای بخار باعث میشود انرژی قابل استحصال در تجهیزات پاییندست افزایش یابد.
- حذف کامل رطوبت و جلوگیری از فرسایش: بخار خیس باعث سایش سریع پرههای توربین و گرفتگی تلههای بخار میشود. سوپرهیتر این مشکل را به طور کامل مرتفع میکند.
- کاهش افت فشار و دما در خطوط انتقال طولانی: بخار سوپرهیت به دلیل نداشتن کندانس (چگالش) اولیه، برای انتقال در پایپینگهای طولانی کارخانجات بسیار ایدهآل است.
- استفاده بهینه از انرژی هدررفت: این تجهیز با بازیابی حرارت گازهای داغ خروجی از دودکش (Waste Heat Recovery)، مصرف سوخت سیستم را کاهش میدهد.
کاربردهای صنعتی سیستمهای بخار فوقداغ
سوپرهیترها به طور گسترده در قلب صنایع زیر کاربرد دارند:
-
نیروگاههای حرارتی و سیکل ترکیبی
برای راهاندازی توربینهای بخار با حداکثر راندمان.
-
پالایشگاهها و مجتمعهای پتروشیمی
جهت تأمین حرارت در برجهای تقطیر و راکتورهای کراکینگ.
-
کارخانجات کاغذسازی و چوب
برای خشککردن سریع و یکنواخت محصولات.
-
صنایع داروسازی و غذایی
در فرآیندهایی که نیازمند بخار کاملاً خشک جهت استریلیزاسیون و فرآوری هستند.

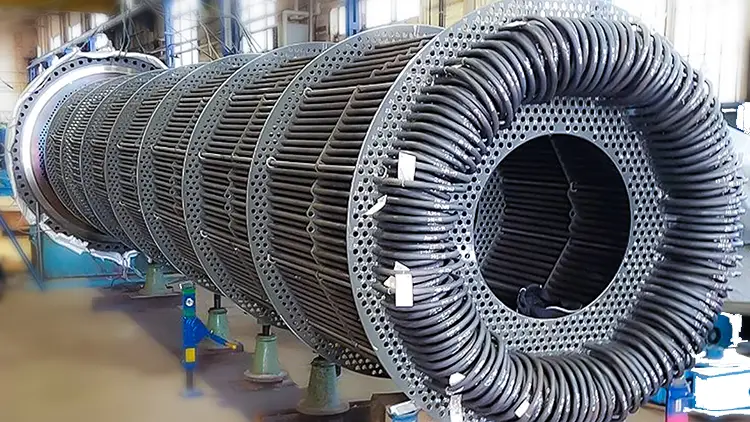

ساختار فنی و اجزای کلیدی سوپرهیتر
برای درک بهتر عملکرد این تجهیز، باید با اجزای داخلی آن که تحت شرایط سخت حرارتی کار میکنند آشنا شویم. ساختار یک سوپرهیتر صنعتی از بخشهای زیر تشکیل شده است:

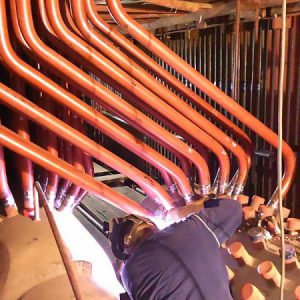

لولهها و کویلهای تبادل حرارت (Superheater Tubes)
مهمترین بخش سوپرهیتر، دستهای از لولههای بدون درز (مانیسمان) از جنس فولادهای آلیاژی مقاوم به خزش و حرارت (مانند کروم-مولیبدن) است. بخار اشباع از درون این لولهها عبور کرده و حرارت گازهای داغ کوره را به خود جذب میکند.
هدرها و کلکتورها (Headers)
وظیفه جمعآوری بخار اشباع ورودی، توزیع آن در کویلها و در نهایت جمعآوری بخار سوپرهیت خروجی بر عهده هدرها است. این مخازن استوانهای ضخیم باید تحمل فشار و دمای فوقالعاده بالایی داشته باشند.
ساختار نگهدارنده و آویزها (Supports & Hangers)
به دلیل تغییرات شدید دمایی (ΔT) و انبساط حرارتی لولهها، از ساختارهای نگهدارنده خاصی استفاده میشود که اجازه انقباض و انبساط آزادانه را به کویلها میدهند تا از تنشهای مکانیکی و ترکخوردگی جلوگیری شود.
سیستمهای کنترل دما و شیرآلات ایمنی
برای جلوگیری از افزایش بیش از حد دمای فلز لولهها، از سیستمهای مانیتورینگ دقیق و شیرهای اطمینان (Safety Valves) اختصاصی برای بخش سوپرهیتر استفاده میشود.
(توجه: محاسبات دقیق سطح مقطع انتقال حرارت و متالورژی لولهها وابستگی شدیدی به پروفیل دمایی کوره دارد و برای هر پروژه باید توسط تیم مهندسی با نرمافزارهای تخصصی شبیهسازی شود. در صورت نیاز به اطلاعات عددی دقیق برای پروژه خود، حتماً نیازمند تایید متخصصان و کارشناسان طراح هستیم.)
ویژگیهای صادراتی سیستمهای سوپرهیتر بخار شعله خراسان
شرکت بخار شعله خراسان به عنوان یکی از تولیدکنندگان پیشگام در زمینه تجهیزات بویلرهای صنعتی، سیستمهای سوپرهیتر و مبدلهای حرارتی خود را با استانداردهای بینالمللی تولید میکند. ویژگیهای صادراتی محصولات ما برای بازارهای همسایه (از جمله عراق، افغانستان و کشورهای CIS) عبارتند از:
- تطابق با استانداردهای ASME و BS: طراحی و ساخت تمامی کویلها و هدرها بر اساس استانداردهای جهانی مخازن تحت فشار.
- استفاده از آلیاژهای پیشرفته: به کارگیری متریال با تحمل حرارتی بالا (High-Temperature Alloys) برای تضمین طول عمر تجهیزات در شرایط کاری سخت.
- طراحی ماژولار و سفارشی: امکان طراحی مطابق با ظرفیت و ابعاد بویلرهای موجود در سایت مشتری بدون نیاز به تغییرات گسترده در ساختار موتورخانه.
- پشتیبانی فنی و تأمین قطعات: ارائه خدمات پس از فروش قدرتمند در کشورهای مقصد و تأمین سریع ولوها و قطعات کنترلی.
دیسوپرهیتر (Desuperheater)
دیسوپرهیتر (Desuperheater) چیست و چه کاربردی دارد؟
در بسیاری از فرآیندهای صنعتی، شرایطی پیش میآید که دمای بخار سوپرهیت تولید شده برای یک دستگاه یا فرآیند خاص (مانند مبدلهای حرارتی پوسته و لوله، یا راکتورهای شیمیایی حساس به دما) بیش از حد بالا است. در اینجاست که نقش دیسوپرهیتر (کاهنده دمای بخار) پررنگ میشود.
دی سوپرهیتر چیست؟ دیسوپرهیتر دستگاهی مهندسیشده است که به صورت معکوس عمل کرده و با تزریق اتمایزهشده (پودری) آب مقطر یا آب تغذیه بویلر (Boiler Feed Water) به درون جریان بخار سوپرهیت، دمای بخار را تا حد مورد نیاز کاهش میدهد. گرمای نهان تبخیر قطرات آب، باعث جذب سریع حرارت اضافی بخار شده و آن را به شرایط اشباع یا سوپرهیت با دمای کمتر بازمیگرداند.
ولو دی سوپرهیتر چیست؟ (Desuperheater Control Valve)
قلب تپنده سیستم کاهش دما، ولو دی سوپرهیتر است. این شیر کنترل وظیفه دارد با دریافت سیگنال از سنسورهای دمای خروجی بخار، میزان دقیق آب تزریقی را تنظیم کند. انتخاب صحیح این شیر کنترلی با ضریب جریان(Cv) مناسب تأثیر مستقیم بر جلوگیری از شوکهای حرارتی، پایداری عملکرد سیستم و ایمنی خطوط انتقال بخار دارد.
مشخصات فنی سوپرهیتر
|
نام دستگاه
|
ظرفیت دستگاه
|
نوع لوله
|
گارانتی
|
خدمات پس ازفروش
|
|---|---|---|---|---|
|
قیمت دیگ بخار ۱۰۰ کیلویی
|
۱۰۰kg
|
فایرتیوب
|
۲ سال گارانتی
|
۱۵ سال خدمات پس از فروش
|
|
قیمت دیگ بخار ۲۰۰ کیلویی
|
۲۰۰kg
|
فایرتیوب
|
۲ سال گارانتی
|
۱۵ سال خدمات پس از فروش
|
|
قیمت دیگ بخار ۳۰۰ کیلویی
|
۳۰۰kg
|
فایرتیوب
|
۲ سال گارانتی
|
۱۵ سال خدمات پس از فروش
|
|
قیمت دیگ بخار ۳۰۰ کیلویی
|
۳۰۰kg
|
فایرتیوب
|
۲ سال گارانتی
|
۱۵ سال خدمات پس از فروش
|
واحد مهندسی بخار شعله امکان طراحی و ساخت ظرفیت سفارشی سوپرهیتر را مطابق با استانداردهای ملی و استانداردهای بینالمللی متناسب با شرایط کاری و نیاز مشتریان فراهم میکند. برای کسب اطلاعات بیشتر با ما در ارتباط باشید:
قیمت سوپرهیتر و عوامل موثر بر آن
مانند بسیاری از تجهیزات سنگین صنعتی، قیمت سوپرهیتر و سیستمهای جانبی آن (مانند دیسوپرهیترها) رقم ثابتی نبوده و مستقیماً به طراحی و مهندسی پروژه بستگی دارد. مهمترین پارامترهای تأثیرگذار بر قیمت تمامشده عبارتند از:
- ظرفیت حرارتی و دبی بخار: میزان بخاری که باید در ساعت فوقداغ شود (تن در ساعت).
- دما و فشار کاری (Design Pressure & Temperature): افزایش فشار و دما نیازمند استفاده از لولههای با ضخامت (Schedule) بیشتر و متریالهای گرانتر است.
- نوع آلیاژ مصرفی: استفاده از فولادهای زنگنزن (Stainless Steel) یا آلیاژهای کروم-مولیبدن نسبت به کربن استیل معمولی، تفاوت قیمت قابلتوجهی ایجاد میکند.
- نوع طراحی سیستم: سوپرهیترهای تابشی (Radiant) یا جابجایی (Convective).
- برند و کیفیت تجهیزات کنترلی: نوع سنسورها و ولوهای دیسوپرهیتر.
سوالات متداول
پاسخ به پرسشهای فنی و کاربردی کاربران درباره انتخاب، طراحی، ساخت و بهرهبرداری از سوپرهیتر.
آیا میتوان سوپرهیتر را به دیگ بخار موجود (از پیش نصب شده) اضافه کرد؟
بله، در بسیاری از بویلرهای صنعتی (مخصوصاً مدلهای واترتیوب و برخی فایرتيوبهای بزرگ) امکان طراحی و اضافه کردن سوپرهیتر در مسیر پاسهای دود وجود دارد. اما این کار نیازمند بررسی دقیق فضای کوره، افت فشار گازهای خروجی و محاسبات حرارتی توسط مهندسان طراح است.
تفاوت اصلی بخار اشباع و بخار سوپرهیت در چیست؟
بخار اشباع در دمای جوش آب (متناسب با فشار سیستم) قرار دارد و حاوی درصدی رطوبت است؛ اما بخار سوپرهیت با دریافت حرارت مضاعف، دمایی بسیار بالاتر از دمای جوش داشته و کاملاً خشک (بدون قطره آب) است که آن را برای به حرکت درآوردن توربینها ایدهآل میکند.
چرا از دیسوپرهیتر استفاده میکنیم در حالی که قبلاً برای افزایش دما هزینه کردهایم؟
گاهی در یک سایت صنعتی، بخار سوپرهیت مرکزی تولید میشود تا برای انتقال مسافت طولانی و چرخاندن توربینها استفاده شود. اما برخی دستگاههای فرعی در همان سایت (مثل مبدلهای حرارتی کوچک) به بخار اشباع با دمای کمتر نیاز دارند. دیسوپرهیتر فقط در مسیر ورودی به این دستگاههای خاص نصب میشود تا دما را تعدیل کند.
در دیسوپرهیترها از چه آبی برای کاهش دما استفاده میشود؟
کیفیت آب تزریقی در ولو دیسوپرهیتر بسیار مهم است. معمولاً از آب تغذیه دیگ بخار (Boiler Feed Water) یا آب مقطر (Demineralized Water) استفاده میشود تا از تشکیل رسوب در خطوط لوله و شیرآلات جلوگیری گردد.
مهمترین علت خرابی سوپرهیترها در بویلرهای صنعتی چیست؟
شایعترین علت خرابی، پدیده “گرمازدگی بیش از حد موضعی” یا رسوبگذاری داخلی (Carryover) است. اگر کیفیت آب بویلر پایین باشد، ذرات معلق همراه بخار وارد سوپرهیتر شده، رسوب میکنند و باعث جلوگیری از انتقال حرارت و در نهایت ذوب شدن یا ترکیدن لولهها میشوند.
مشاوره تخصصی و خرید سوپرهیتر مناسب از بخار شعله خراسان
انتخاب، طراحی و نصب یک سوپرهیتر یا دیسوپرهیتر فرآیندی کاملاً مهندسی است که کوچکترین خطایی در محاسبات حرارتی و سیالاتی آن میتواند منجر به سوختن لولهها، افت راندمان بویلر یا آسیب به تجهیزات مصرفکننده شود.
متخصصان و مهندسان شرکت بخار شعله خراسان با سالها تجربه در طراحی و تولید انواع دیگهای بخار صنعتی و تجهیزات جانبی، آمادهاند تا بر اساس ظرفیت بویلر فعلی شما، آنالیز حرارتی کوره و نیازهای خط تولید، بهترین، ایمنترین و اقتصادیترین پیشنهاد فنی را به شما ارائه دهند.
برای دریافت مشاوره تخصصی رایگان، استعلام قیمت و سفارش ساخت سوپرهیتر متناسب با پروژه خود، همین حالا با کارشناسان فنی بخار شعله خراسان تماس بگیرید.
