خرید و قیمت دیگ بخار 10 تن
دیگ بخار 10 تن افقی دستگاهی قدرتمند در کلاس بویلرهای صنعتی سنگین است که توانایی تبدیل پیوسته 10000 کیلوگرم آب به بخار اشباع و پرفشار در هر ساعت را دارد. دیگ‌های بخار تولیدی ماشین‌سازی بخار شعله خراسان با طراحی نوین فایر تیوب سه پاس راپردار وت بک (Wet Back)، راندمان حرارتی بالا و ایمنی فوق‌العاده‌ای را برای خطوط تولید پیوسته فراهم می‌کنند. این بویلرها به عنوان بخش اصلی سیستم‌های حرارتی، نقش بسیار مهمی در صنایع فرایندی بزرگ مثل کارخانجات خوراک دام، صنایع بتن‌ریزی و کیورینگ، تولید فوم و پلاستوفوم، صنایع بسته‌بندی، کارخانجات داروسازی، نساجی و صنایع شیمیایی ایفا می‌کنند.
آگاهی از پارامترهای فنی، الزامات مهندسی و متریال به‌کاررفته در بویلر، اولین قدم برای برآورد هزینه‌ها و استعلام قیمت دیگ بخار 10 تن به شمار می‌رود تا خریداران بتوانند سرمایه‌گذاری پایداری را برای خطوط صنعتی خود رقم بزنند. در پروژه‌هایی با نیاز بخار کمتر، مقایسه مشخصات فنی و قیمت دیگ بخار 5 تن نیز می‌تواند به انتخاب ظرفیت متناسب با میزان مصرف کمک کند.
عملکرد دیگ بخار افقی 10 تن
عملکرد این بویلر بر اساس فناوری فایر تیوب (Fire Tube) سه پاس طراحی شده است. در ساختار این دستگاه، حرارت ناشی از مشعل وارد کوره اصلی (پاس اول) می‌گردد و بعد از طریق دراپر یا محفظه احتراق به لوله‌های پاس دوم منتقل و در نهایت بعد از عبور از لوله‌های پاس سوم به سمت اگزوز و دودکش هدایت می‌شود. دیگ‌های بخار ۱۰ تن شرکت بخار شعله خراسان از نوع سه پاس راپردار (چمبردار) وت بک (Wet Back) هستند که این ساختار در مقایسه با نمونه‌های درای بک و کوره برگشتی، از هدررفت حرارت جلوگیری کرده، مانع از تنش‌های دمایی در شبکه عقب دیگ شده و راندمان بسیار بالاتری را به ارمغان می‌آورد؛ به همین دلیل کارآمدترین مدل صنعتی شناخته می‌شود.
در ساختار بدنه و بخش‌های اصلی این بویلر، از تکنولوژی جوشکاری زیرپودری اتوماتیک (SAW) استفاده شده که یکنواختی کامل در درزهای جوش، نفوذ و استحکام مکانیکی فوق‌العاده‌ای را تحت بارهای حرارتی مداوم تضمین می‌کند.

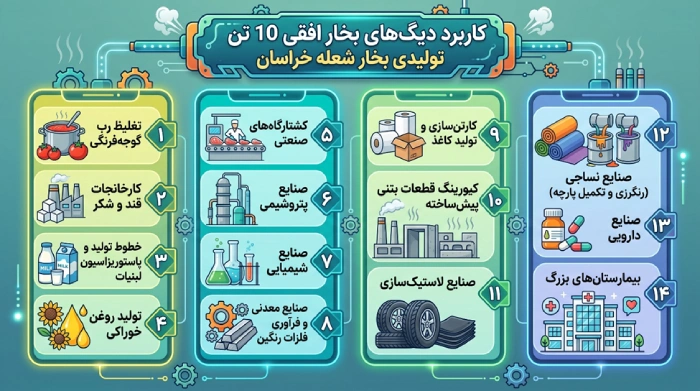

کاربرد دیگ‌های بخار افقی 10 تن تولیدی بخار شعله خراسان
از این بویلر می‌توان در گستره وسیعی از صنایع بهره برد. در صنایع غذایی و تبدیلی، این دیگ‌ها نقشی مهمی در تأمین بخار فوق‌العاده حجیم و پیوسته برای تغلیظ رب گوجه‌فرنگی در اواپراتورهای صنعتی و همچنین فرآیند تولید و تصفیه در کارخانجات بزرگ قند و شکر ایفا می‌کنند. علاوه بر این، بخار لازم برای خطوط پاستوریزاسیون لبنیات، تولید روغن خوراکی و فرآیندهای استریلیزاسیون و شست‌وشو در کشتارگاه‌های صنعتی را به بهترین شکل تأمین می‌نمایند.
در سایر بخش‌های زیربنایی، این دستگاه‌ها به عنوان قلب تپنده صنایع پتروشیمی و صنایع شیمیایی جهت پیشبرد واکنش‌های نیازمند حرارت بالا و پایدار محسوب می‌شوند. همچنین در صنایع معدنی و فرآوری فلزات رنگین، خطوط عظیم کارتن‌سازی و تولید کاغذ، اتوکلاوهای کیورینگ قطعات بتنی پیش‌ساخته، صنایع لاستیک‌سازی، و خطوط رنگرزی و تکمیل پارچه در نساجی کاربرد گسترده‌ای دارند. به دلیل قابلیت اطمینان بالا، استفاده از دیگ‌های بخار ۱۰ تن در صنایع دارویی و سیستم‌های پیچیده گرمایشی و استریلیزاسیون بیمارستان‌های بزرگ نیز بسیار ضروری و متداول است.
علاوه بر این، برای جلوگیری از تخریب زودرس و افت راندمان این بویلر، تجهیزات تصفیه و آماده‌سازی آب الزامی هستند. نصب سیستم دی اریتور با حذف گازهای اکسیژن و دی اکسید کربن محلول در آب، خوردگی لوله‌ها را دفع نموده و آب را پیش‌گرم می‌کند. همچنین، استفاده از سختی‌گیر رزینی با حذف یون‌های کلسیم و منیزیم، مانع رسوب‌گذاری روی سطوح حرارتی می‌شود.

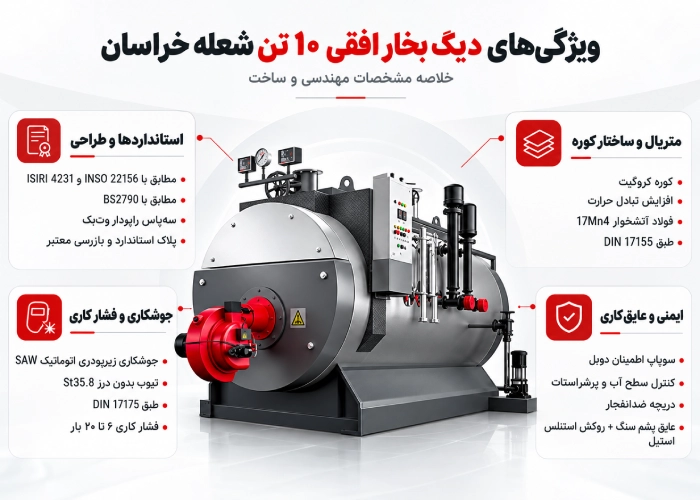

ویژگی‌های دیگ بخار افقی 10 تن تولید بخار شعله خراسان
بررسی شاخصه‌های مهندسی و متریال ساخت، اصلی‌ترین معیار برای ارزیابی کیفیت و تعیین قیمت دیگ بخار در حجم 10 تن به شمار می‌رود:
1. الزامات قانونی، استانداردهای ساخت و مکانیزم طراحی
این سیستم منطبق بر مراجع ملی (ISIRI 4231 و INSO22156) و بین‌المللی (BS2790) تولید شده است. از آن جایی که با یک مخزن تحت فشار مواجه‌ایم، الصاق پلاک استاندارد و پلاک بازرسی معتبر از سوی شرکت بازرسی و کنترل کیفیت ایران یک امر الزامی است. از نظر مهندسی نیز، معماری این دیگ از نوع سه پاس راپردار وت بک بوده که راندمان حرارتی بالایی دارد.
2. متریال ورق‌های قسمت‌های تحت فشار و ساختار کوره
کوره این دیگ به صورت کروگیت ساخته شده تا علاوه بر خنثی کردن تنش‌های مخرب انبساطی، سطح تبادل گرما با شعله مشعل نیز به حداکثر برسد. همچنین، متریال ورق‌های قسمت‌های تحت فشار در دیگ بخار 10 تن بخار شعله خراسان تماماً از فولاد آلیاژی آتشخوار 17mn4 مطابق استاندارد معتبر DIN17155 انتخاب می‌گردد.
3. فناوری جوشکاری، لوله‌های مسیر دود و فشار کاری
استحکام بدنه و یکنواختی بدون نقص درزها با استفاده از تکنولوژی جوشکاری زیرپودری اتوماتیک (SAW) تضمین شده است. لوله‌های استفاده شده مسیر دود نیز از نوع تیوب‌های حرارتی بدون درز و ضد تنش از آلیاژ St35.8 تحت استاندارد DIN17175 آلمان هستند. این یکپارچگی در مونتاژ سبب شده تا قابلیت ساخت فشارهای کاری از ۶ بار تا ۲۰ بار، کاملاً بسته به نیاز فرآیندی و سفارش مشتری فراهم باشد
4. تجهیزات ایمنی کامل و ایزولاسیون حرارتی
دستگاه به شبکه کاملی از تجهیزات کنترلی و ایمنی مورد نیاز برای بهره‌برداری، شامل سوپاپ‌های اطمینان دوبل، کنترل‌کننده‌های سطح آب، پرشراستات‌ها و دریچه‌های ضدانفجار مجهز است. جهت به صفر رساندن تلفات گرمایی و تابشی به محیط، تمامی سطح بدنه با استفاده از پشم سنگ متراکم (Rock Wool) عایق‌بندی شده و در نهایت با روکش استنلس استیل کاور می‌شود.
جدول مشخصات فنی دیگ بخار افقی 10 تن
جهت تطبیق فضای موتورخانه، قطر لوله‌کشی و برآورد زیرساخت‌های تأسیساتی، مشخصات فنی مدل HSB-10000 در جدول زیر ارائه شده است:
| عنوان مشخصه فنی | مقادیر و اطلاعات مهندسی |
|---|---|
| مدل فنی دستگاه | HSB-10000 |
| ظرفیت خروجی بخار (Steam Output) | 10000 کیلوگرم در ساعت (Kg/hr) |
| ظرفیت حرارتی دستگاه (Thermal Capacity) | 6000000 کیلوکالری در ساعت (Kcal/hr) |
| ابعاد فیزیکی دیگ (طول × عرض × ارتفاع) | 5820 × 2940 × 3800 میلی‌متر |
| سایز لوله اصلی خروجی بخار (Steam Outlet) | 8 اینچ |
| میزان مصرف سوخت گازوئیل (Min-Max) | 185 الی 555 لیتر در ساعت |
| میزان مصرف سوخت گاز شهری (Min-Max) | 227 الی 681 متر مکعب در ساعت |
| نوع سوخت مشعل | گاز، گازوئیل، مازوت یا چندگانه‌سوز به سفارش خریدار |
بخار شعله خراسان؛ تولید و عرضه‌کننده دیگ بخار افقی 10 تن
شرکت ماشین‌سازی بخار شعله خراسان با استفاده از تجارب مهندسی، ماشین‌آلات پیشرفته صنعتی، پروانه بهره‌برداری رسمی و گواهینامه‌های کیفی بین‌المللی، طراح و سازنده انواع سامانه‌های حرارتی در کشور است. دیگ بخار این شرکت مطابق با استاندارد ملی و بازرسی‌های مداوم شرکت ISQI تولید شده و علاوه بر پروژه‌های بزرگ کشوری، به بازارهای منطقه‌ای از جمله کشورهای آسیای میانه و همسایه صادر می‌شوند. برای مجموعه‌هایی که محدودیت فضا یا نیاز متفاوتی از نظر ظرفیت و جانمایی تجهیزات دارند، بررسی گزینه‌هایی مانند دیگ بخار عمودی نیز می‌تواند در کنار مدل‌های افقی مورد توجه قرار گیرد. کارشناسان فنی مجموعه آماده‌اند تا با بررسی نقشه‌های تأسیساتی و نیاز خطوط مصرف، راهکارهای مهندسی را ارائه داده و شرایط ثبت سفارش و دریافت به‌روزترین استعلام قیمت دیگ بخار 10 تن را برای مدیران صنایع فراهم آورند.
سوالات متداول
- نوع جوشکاری به‌کاررفته در مونتاژ دستگاه چیست؟
از روش جوشکاری زیرپودری اتوماتیک (SAW) برای ایجاد درزهای یکنواخت و باکیفیت استفاده می‌شود.
- بدنه بویلر چگونه در برابر هدررفت گرما ایزوله می‌شود؟
جهت به حداقل رساندن اتلاف انرژی، از عایق‌های حرارتی ضخیم پشم سنگ (Rock Wool) به همراه روکش مقاوم استنلس استیل استفاده می‌گردد.
- چه سیستم‌هایی برای تضمین ایمنی دستگاه نصب شده است؟
این بویلر به تجهیزات کنترلی و ایمنی کامل مورد نیاز برای بهره‌برداری، از جمله سیستم‌ها و دریچه‌های ضدانفجار مجهز است.
- دلیل برتری طراحی وت‌بک (Wet Back) نسبت به مدل‌های دیگر چیست؟
این مکانیزم نسبت به دیگ‌های درای‌بک و کوره برگشتی راندمان بسیار بالاتری دارد و گران‌ترین و بهترین مدل موجود در صنعت محسوب می‌شود.
- تجهیزات جانبی ضروری برای حفظ راندمان این دیگ چیست؟
نصب دی‌اریتور برای حذف گازهای محلول و جلوگیری از خوردگی، و همچنین سختی‌گیر رزینی برای ممانعت از تشکیل رسوب در سیستم کاملاً ضروری است.
